종합반도체기업 삼성전자 SK하이닉스 : 반도체·소부장 산업

한국을 대표하는 종합반도체기업으로는 삼성전자와 SK하이닉스를 꼽을 수 있습니다. 두 기업은 반도체를 직접 설계하고 생산하는 대규모 제조시설을 보유하고 있으며, 국내 반도체 산업의 투자와 생산을 이끄는 핵심 기업입니다.

하지만 반도체 산업은 삼성전자와 SK하이닉스만으로 완성되지 않습니다. 반도체 설계기업, 파운드리, 디자인하우스, 소재·부품·장비기업, 패키징·테스트기업이 연결되어 하나의 생태계를 형성합니다.

이 글에서는 삼성전자와 SK하이닉스의 사업구조를 중심으로 메모리반도체와 시스템반도체의 차이, 반도체가 만들어지는 과정, 국내 반도체기업과 소부장 산업의 역할을 함께 살펴봅니다.

1. 반도체기업과 반도체 산업구조

반도체는 전기전도도가 도체와 부도체의 중간에 있는 물질을 뜻하지만, 산업에서는 정보를 저장하거나 계산하고 각종 전자기기를 제어하는 반도체 소자를 통칭합니다.

스마트폰과 컴퓨터뿐 아니라 데이터센터, 인공지능 가속기, 자동차, 통신장비, 가전제품, 산업용 로봇과 의료기기에도 다양한 반도체가 사용됩니다. 현대 산업에서 반도체가 핵심 부품으로 평가되는 이유입니다.

반도체기업은 사업 방식에 따라 설계와 생산을 모두 수행하는 종합반도체기업, 설계에 집중하는 팹리스, 생산을 담당하는 파운드리, 설계와 생산의 연결을 지원하는 디자인하우스 등으로 구분할 수 있습니다.

설계 팹리스·IP기업
생산 준비 디자인하우스·EDA
웨이퍼 제조 IDM·파운드리
공정 공급망 소재·부품·장비
완성 패키징·테스트

삼성전자와 SK하이닉스는 반도체 설계와 제조를 함께 수행하는 IDM에 해당합니다. 다만 삼성전자는 메모리, 시스템반도체 설계와 파운드리를 함께 운영하는 반면 SK하이닉스는 메모리반도체에 더욱 집중된 사업구조를 가지고 있습니다.

2. 메모리반도체와 시스템반도체

반도체는 기능을 기준으로 크게 메모리반도체와 시스템반도체로 나눌 수 있습니다.

메모리반도체

데이터를 저장하는 역할을 담당합니다. 전원이 공급되는 동안 데이터를 저장하는 DRAM과 전원이 꺼져도 데이터가 남는 NAND 플래시가 대표적입니다.

  • DRAM·DDR·LPDDR
  • HBM
  • NAND 플래시
  • SSD·UFS·MCP

시스템반도체

데이터를 계산하고 전자기기의 기능을 제어합니다. 제품과 용도에 따라 다양한 설계가 필요하므로 다품종 산업의 성격이 강합니다.

  • CPU·GPU·NPU·모바일 AP
  • 이미지센서
  • 전력관리반도체
  • 디스플레이 구동칩
  • 차량용 반도체·통신칩

삼성전자와 SK하이닉스가 강점을 가진 DRAM, NAND와 HBM은 메모리반도체에 해당합니다. 삼성전자의 System LSI 사업과 국내 팹리스들이 설계하는 AP, 이미지센서, 디스플레이 구동칩과 차량용 반도체 등은 시스템반도체에 포함됩니다.

3. IDM·팹리스·파운드리는 무엇이 다른가

구분 주요 역할 국내 대표 사례
IDM 반도체 설계와 생산을 자체적으로 수행 삼성전자, SK하이닉스
팹리스 생산공장 없이 반도체 설계와 제품 개발에 집중 LX세미콘, 텔레칩스, 제주반도체
파운드리 팹리스 등 외부 고객이 설계한 반도체를 위탁생산 삼성전자 파운드리, DB하이텍, SK키파운드리
디자인하우스 설계 결과를 파운드리 공정에서 생산할 수 있도록 지원 가온칩스, 에이디테크놀로지, 에이직랜드
반도체 IP 칩 설계에 반복적으로 사용하는 핵심 설계자산 공급 오픈엣지테크놀로지, 퀄리타스반도체
OSAT 패키징과 테스트 등 반도체 후공정 수행 하나마이크론, SFA반도체, LB세미콘

IDM이 모든 공정을 반드시 한 회사 내부에서만 처리한다는 뜻은 아닙니다. 제품과 공정에 따라 외부 소재·부품·장비기업과 디자인하우스, 패키징·테스트기업의 서비스를 함께 이용할 수 있습니다.

4. 종합반도체기업 삼성전자

삼성전자는 반도체뿐 아니라 스마트폰, TV, 가전제품과 디스플레이 사업 등을 함께 운영하는 종합 전자기업입니다. 반도체 사업은 DS(Device Solutions) 부문을 중심으로 운영됩니다.

메모리

DRAM, NAND 플래시, SSD, HBM, 모바일 메모리와 CXL 메모리 등을 개발하고 생산합니다.

System LSI

모바일 프로세서, 이미지센서, 디스플레이 IC, 전력관리 IC와 보안칩 등 시스템반도체를 설계합니다.

파운드리

외부 고객이 설계한 반도체를 위탁생산하며 첨단공정, 특화공정과 패키징 솔루션을 제공합니다.

삼성전자는 메모리반도체를 설계하고 생산하는 IDM이면서 시스템반도체를 자체 설계하고 외부 고객을 위한 파운드리까지 운영합니다. 국내 반도체기업 가운데 가장 넓은 사업범위를 가진 기업으로 볼 수 있습니다.

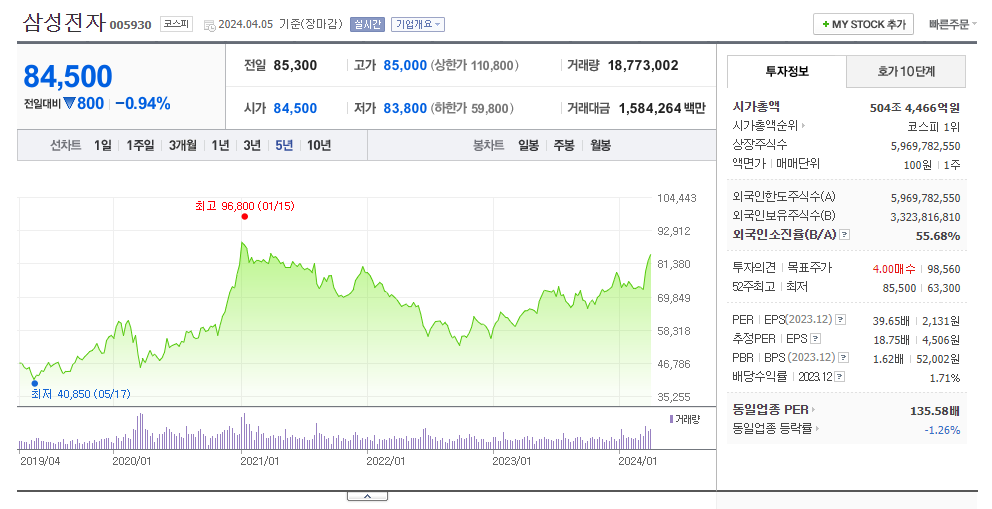

반도체기업 삼성전자 주식정보 반도체기업 삼성전자 주식정보
위 이미지는 이 글을 처음 작성할 당시의 주가와 시가총액을 기록한 자료이며 현재 주가를 의미하지 않습니다.

삼성전자 반도체 사업을 살펴볼 때는 DRAM과 NAND의 업황뿐 아니라 HBM 등 고부가가치 메모리 경쟁력, 첨단 파운드리 공정의 수율과 고객 확보, System LSI 제품의 경쟁력을 함께 확인해야 합니다.

5. 종합반도체기업 SK하이닉스

SK하이닉스는 DRAM과 NAND 플래시를 중심으로 성장한 반도체 전문기업입니다. 삼성전자보다 전체 사업범위는 좁지만 메모리반도체에 집중된 사업구조를 갖추고 있습니다.

DRAM·HBM

PC, 모바일, 서버와 AI 가속기에 사용되는 DRAM과 고대역폭메모리를 개발하고 생산합니다.

NAND·SSD

NAND 플래시와 모바일 저장장치, 데이터센터 및 기업용 SSD 솔루션을 공급합니다.

AI 메모리

HBM을 비롯해 서버 DRAM과 기업용 SSD 등 AI 데이터센터에 필요한 고성능 메모리 사업을 확대하고 있습니다.

SK하이닉스는 반도체 설계와 생산을 함께 수행하므로 IDM으로 분류할 수 있습니다. 다만 파운드리는 SK하이닉스 본체의 대표 사업으로 묶기보다 SK키파운드리 등 계열 구조와 구분해서 이해할 필요가 있습니다.

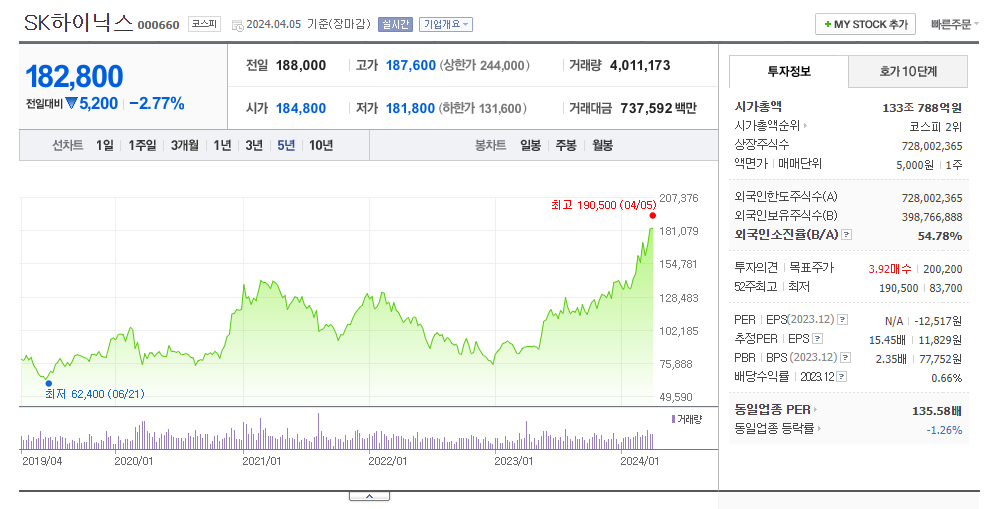

SK하이닉스 반도체기업 SK하이닉스 반도체기업
위 이미지는 이 글을 처음 작성할 당시의 주가와 시가총액을 기록한 자료이며 현재 주가를 의미하지 않습니다.

AI 서버가 빠르게 확대되면서 GPU와 AI 가속기가 처리하는 데이터를 빠르게 전달하는 HBM의 중요성이 커졌습니다. 이에 따라 SK하이닉스를 분석할 때는 일반 DRAM 가격뿐 아니라 HBM 제품 구성, 생산능력, 고객 수요와 첨단 패키징 역량을 함께 확인해야 합니다.

다만 특정 고객에 대한 독점 또는 단독 공급 여부는 계약과 제품 세대에 따라 달라질 수 있습니다. 확인되지 않은 공급관계를 회사 전체의 고정된 경쟁력처럼 단정해서는 안 됩니다.

6. 삼성전자와 SK하이닉스 사업구조 비교

구분 삼성전자 SK하이닉스
기업 성격 전자제품과 반도체를 함께 운영하는 종합 전자기업 메모리 중심의 반도체 전문기업
메모리 DRAM, NAND, HBM, SSD, 모바일 메모리 DRAM, NAND, HBM, SSD, 모바일 메모리
시스템반도체 System LSI 사업을 통해 직접 설계 회사 본체의 핵심 사업은 메모리
파운드리 삼성전자 내부에 파운드리 사업부 운영 SK키파운드리 등 계열 구조와 구분 필요
주요 확인 요소 메모리, HBM, 파운드리 수율과 고객, System LSI HBM, 서버 DRAM, 기업용 SSD, 패키징과 생산능력
같은 반도체기업이지만 실적을 보는 기준은 다릅니다.

삼성전자는 반도체 외 사업과 메모리·파운드리를 함께 확인해야 합니다. SK하이닉스는 메모리 업황과 고부가가치 제품 비중이 실적에 미치는 영향이 상대적으로 큽니다.

7. 국내 반도체기업과 소부장 생태계

반도체 생산에는 수백 단계의 공정과 다양한 장비·소재·부품이 필요합니다. 삼성전자와 SK하이닉스가 공장을 증설하거나 새로운 공정을 도입하면 관련 공급망에도 장비 발주, 소재 사용량 증가와 부품 교체 수요가 발생할 수 있습니다.

다만 모든 반도체 관련 기업이 동일한 수혜를 받는 것은 아닙니다. 실제 공급 여부, 고객사 매출 비중, 공정 적용 시기와 경쟁 공급업체를 개별적으로 확인해야 합니다.

1) 종합반도체기업과 파운드리

IDM은 반도체 설계와 생산을 함께 수행하며, 파운드리는 외부 고객이 설계한 반도체를 위탁생산합니다.

삼성전자 SK하이닉스 DB하이텍 SK키파운드리

2) 팹리스와 시스템반도체 설계

직접 생산공장을 운영하지 않고 반도체의 기능과 회로 설계, 제품 개발에 집중합니다.

LX세미콘 텔레칩스 어보브반도체 제주반도체 넥스트칩 픽셀플러스 동운아나텍 아나패스 아이앤씨 지니틱스 하이딥 라온텍 와이팜 쓰리에이로직스 자람테크놀로지 아이언디바이스 칩스앤미디어 에이엘티 실리콘마이터스 딥엑스 퓨리오사AI 리벨리온

실리콘마이터스, 딥엑스, 퓨리오사AI, 리벨리온 등 비상장기업도 국내 팹리스와 AI 반도체 생태계를 구성합니다.

3) 반도체 IP와 디자인하우스

반도체 설계에 필요한 핵심 IP를 공급하거나 팹리스 설계를 실제 파운드리 공정에 적용할 수 있도록 지원합니다.

오픈엣지테크놀로지 퀄리타스반도체 가온칩스 에이디테크놀로지 에이직랜드 코아시아 세미파이브 노블디자인 코아시아세미 코아시아넥셀

4) 반도체 소재기업

웨이퍼 위에 회로를 형성하는 과정에는 포토레지스트, 식각액, 세정액, 특수가스, 전구체와 슬러리 등 다양한 소재가 사용됩니다.

동진쎄미켐 솔브레인 한솔케미칼 원익머트리얼즈 후성 레이크머티리얼즈 덕산테코피아 ENF테크놀로지 램테크놀러지 이엔에프테크놀로지 디엔에프 케이씨텍

5) 반도체 부품기업

반도체 제조장비 내부에서 웨이퍼를 지지하거나 이송하고, 고온·플라즈마 환경을 견디는 정밀부품과 소모성 부품을 공급합니다.

리노공업 티씨케이 하나머티리얼즈 월덱스 미코 원익QnC 케이엔제이 ISC 마이크로투나노 샘씨엔에스 코미코 비씨엔씨

6) 반도체 전공정 장비기업

웨이퍼에 박막을 형성하고 회로를 식각·세정·열처리하거나 공정 상태를 검사하는 장비를 공급합니다.

원익IPS 주성엔지니어링 유진테크 테스 HPSP 피에스케이 케이씨텍 넥스틴 파크시스템스 오로스테크놀로지 와이아이케이 에스티아이 제우스 GST 유니셈

7) 후공정·패키징 장비기업

웨이퍼 절단, 칩 접합, 패키징과 검사 과정에 필요한 장비를 공급합니다. HBM 성장으로 적층과 접합 관련 장비의 중요성도 커졌습니다.

한미반도체 테크윙 인텍플러스 고영 미래산업 디아이 프로텍 펨트론

8) 패키징·테스트기업

완성된 웨이퍼에서 칩을 분리하고 보호 구조를 만들며, 기판과 연결한 후 정상 작동 여부를 검사합니다.

하나마이크론 네패스 SFA반도체 LB세미콘 두산테스나 에이팩트 엘비루셈 네패스아크 윈팩 시그네틱스 아이텍

9) 기판·전자부품과 공급망

반도체 패키지 기판과 검사 소켓, 카메라·통신용 부품 등 완제품 연결에 필요한 부품을 생산합니다.

삼성전기 대덕전자 심텍 해성디에스 코리아써키트 LG이노텍 티엘비 이수페타시스

10) EDA·측정·글로벌 반도체기업

국내에서 활동하는 외국계 기업도 설계도구, 반도체 IP, 계측장비와 글로벌 공급망에서 중요한 역할을 담당합니다.

Arm 시높시스코리아 케이던스코리아 지멘스 EDA 키사이트테크놀로지 안리쓰코리아 인텔코리아 엔비디아코리아 인피니언코리아 SiFive

외국계 한국법인은 국내 상장 반도체기업과 구분해야 하며, 이 목록은 주식 투자대상 목록이 아니라 국내 반도체 생태계 참여기업을 설명하기 위한 것입니다.

8. HBM과 첨단 패키징이 중요한 이유

HBM은 여러 개의 DRAM을 수직으로 쌓아 데이터 전송 대역폭을 높인 고성능 메모리입니다. GPU와 AI 가속기는 대규모 데이터를 빠르게 처리해야 하므로 일반적인 메모리보다 높은 대역폭과 전력효율이 필요합니다.

HBM은 메모리 칩만 잘 만드는 것으로 완성되지 않습니다. 여러 개의 DRAM을 쌓고 연결하는 적층 기술, 열을 제어하는 패키징, 기판, 접합장비와 테스트 기술이 함께 필요합니다.

메모리 기술

고성능·고용량 DRAM과 안정적인 수율

적층과 접합

여러 개의 칩을 정밀하게 연결하는 공정

첨단 패키징

GPU와 HBM을 효율적으로 연결하는 구조

열 관리

고성능 칩에서 발생하는 발열 제어

AI 반도체 시장이 성장하면 삼성전자와 SK하이닉스뿐 아니라 패키징, 본딩장비, 검사장비, 기판과 열관리 부품기업에도 새로운 수요가 발생할 수 있습니다. 그러나 고객사 인증과 양산 적용에는 시간이 필요하므로 기술개발 발표와 실제 매출 발생을 구분해야 합니다.

9. 국내 반도체 산업의 강점과 확인할 위험

국내 산업의 강점

  • 세계적인 DRAM·NAND 생산기반
  • 삼성전자와 SK하이닉스의 대규모 설비투자
  • 메모리와 HBM 관련 연구개발 및 양산 경험
  • 소재·부품·장비와 후공정기업의 공급망 형성
  • 팹리스·디자인하우스·AI 반도체기업 확대

확인해야 할 위험

  • 메모리 가격과 수요의 높은 변동성
  • 일부 첨단장비와 EDA에 대한 해외 의존
  • 시스템반도체와 파운드리 경쟁 심화
  • 대규모 설비투자에 따른 감가상각 부담
  • 수출규제·무역분쟁·지역별 공급망 위험

국내 반도체 산업은 메모리 분야에서 강한 제조 경쟁력을 갖추고 있지만, 모든 반도체 분야에서 같은 경쟁력을 보유한 것은 아닙니다. 시스템반도체 설계, 첨단 파운드리 수율, 핵심 장비와 설계도구 등은 지속적으로 확인해야 할 영역입니다.

10. 반도체기업을 분석할 때 확인할 부분

01
제품과 사업영역

메모리, 팹리스, 파운드리, 장비와 소재 중 어느 분야에서 매출이 발생하는지 확인합니다.

02
고객사와 매출 의존도

삼성전자나 SK하이닉스 공급사라는 표현보다 실제 고객별 매출 비중과 공급 지속성을 확인해야 합니다.

03
메모리 가격과 출하량

메모리기업은 판매가격, 출하량, 재고 수준과 제품 구성이 실적에 직접적인 영향을 줍니다.

04
설비투자와 공장 가동률

대규모 투자 이후 실제 생산량과 가동률이 올라가는지, 감가상각 부담이 얼마나 증가하는지 살펴봅니다.

05
수주와 양산 전환

장비 평가, 고객 인증, 수주, 장비 반입과 매출 인식은 서로 다른 단계이므로 구분해서 확인합니다.

06
재고자산과 영업이익률

재고 증가가 수요 둔화를 의미하는지, 고부가가치 제품 확대로 이익률이 개선되는지 확인합니다.

07
기술 발표와 실제 매출

개발, 샘플 공급, 고객 인증과 양산은 의미가 다르므로 기술 발표만으로 실적을 단정하지 않습니다.

08
수출규제와 공급망

중국과 미국의 규제, 장비 반입 제한, 원재료 조달과 고객 지역별 매출을 함께 살펴봅니다.

11. 한국 반도체 산업을 보는 방법

삼성전자와 SK하이닉스는 모두 반도체 설계와 생산을 수행하는 한국의 대표 종합반도체기업입니다. 그러나 삼성전자는 메모리, System LSI와 파운드리를 함께 운영하고 SK하이닉스는 DRAM, HBM, NAND와 SSD 등 메모리에 더욱 집중되어 있습니다.

두 기업의 투자와 생산은 국내 팹리스, 파운드리, 소재·부품·장비와 패키징·테스트기업으로 연결됩니다. 따라서 국내 반도체 산업을 이해하려면 특정 관련주 이름만 나열하기보다 어떤 기업이 설계·생산·공정·후공정 가운데 어느 역할을 담당하는지 먼저 확인해야 합니다.

AI와 HBM 수요는 국내 반도체 산업에 새로운 성장기회를 제공하고 있지만 메모리 가격, 설비투자 부담, 고객 인증, 파운드리 경쟁과 공급망 규제도 함께 살펴봐야 합니다.

자료 확인 기준

기업의 사업영역과 제품정보는 삼성전자 반도체, SK하이닉스 등 각 기업의 공식 자료를 우선 참고했습니다. 기업명과 사업구조는 합병, 사명 변경과 사업 재편에 따라 달라질 수 있습니다.
